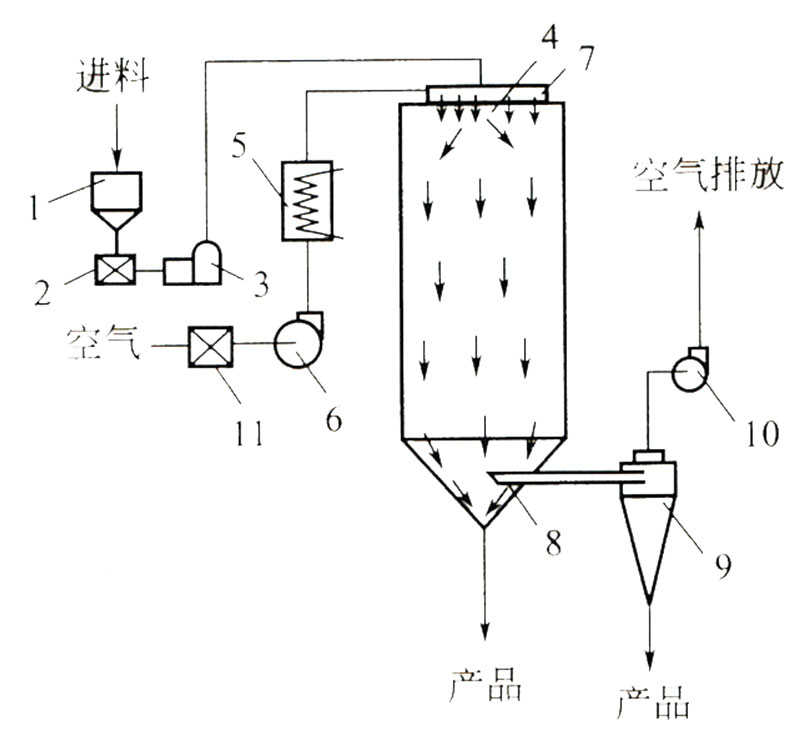

压力喷雾干燥机结构图：1-料罐2-过滤器3—泵4-雾化器5—空气加热器6—鼓风机7-热风分配器 8-干燥塔9-旋风分离器10—引风机11-过滤器

工作原理：

压力喷雾干燥机是一种可以同时完成干燥和造粒的装置。按工艺要求可以调节料液泵的压力，流量，喷孔的大小，得到所需的按一定大小比例的球形颗粒。其工作过程为料液通过隔膜泵高压输入，喷出雾状液滴，然后同热空气并流下降，大部分粉粒由塔底排料口收集，废气及其微小粉末经旋风分离器分离，废气由抽风机排出，粉末由设在旋风分离器下端的授粉筒收集，风机出口处还可装备二级除尘装置，回收率在96-98%以上。其与物料接触部分的塔体、管道、分离器的材料，均采用SUS304制作。在塔体内部与外壳之间有足够的保温层，填充材料为超细玻璃棉，塔体设有观察门、视镜、光源及控制仪表，由电气控制操作台控制和显示。

用途及特点：

①与气流式相比，大大节省动力消耗。
②结构简单，制造成本低。
③操作简便，更换和检修方便。
④适用于低黏度的物料，高黏度物料不易雾化。
⑤需要一台局压栗，因此对**米用有一定限制。
⑥进入喷嘴的料液必须严格过滤。
